Vad är en VGT-turbo? Så fungerar variabel geometri

Motorn tappar kraft i uppförsbacken. Felsökningslampan lyser. Verkstaden säger att ledskenorna i turbon har satt sig. Plötsligt behöver du förstå vad en VGT-turbo är, och varför den gick sönder.

Du är inte ensam. Över 50 miljoner fordon kör med enbart Garretts variant av den här tekniken. Lägger du till BorgWarner, Mitsubishi och IHI landar siffran betydligt högre. VGT-turbon dominerar moderna dieselbilar, och den börjar ta plats i bensinmotorer också.

Samma teknik, fem olika namn

VGT, VNT, VTG, VATN, VVT. Alla beskriver exakt samma sak: en turbo med rörliga ledskenor i turbinhuset.

Skillnaden är vem som pratar.

• VGT (Variable Geometry Turbocharger): det generiska namnet som hela branschen använder.
• VNT (Variable Nozzle Turbine): Garretts varumärke. Ser du VNT på en specifikation är det en Garrett-turbo.
• VTG (Variable Turbine Geometry): BorgWarners term. Samma princip, deras ingenjörer föredrar bara ett annat ord.
• VATN (Variable Aerodynamic Turbine Nozzle): dyker upp i teknisk litteratur och SAE-artiklar.
• VVT (Variable Vane Turbine): ytterligare en akademisk variant.

I den här texten skriver vi VGT. Men om din verkstad säger VNT eller din BorgWarner-manual säger VTG, pratar ni om samma konstruktion.

Hur en VGT-turbo fungerar

En vanlig turbo har fast geometri i turbinhuset. Avgaserna passerar genom en passage med en bestämd form, oavsett om motorn går på 1500 varv i stadstrafik eller 4000 varv på motorvägen. Det betyder att turbon alltid är en kompromiss. Antingen svarar den snabbt vid låga varv (men stryper flödet vid höga), eller så andas den fritt vid höga varv (men ger inget tryck nere i registret).

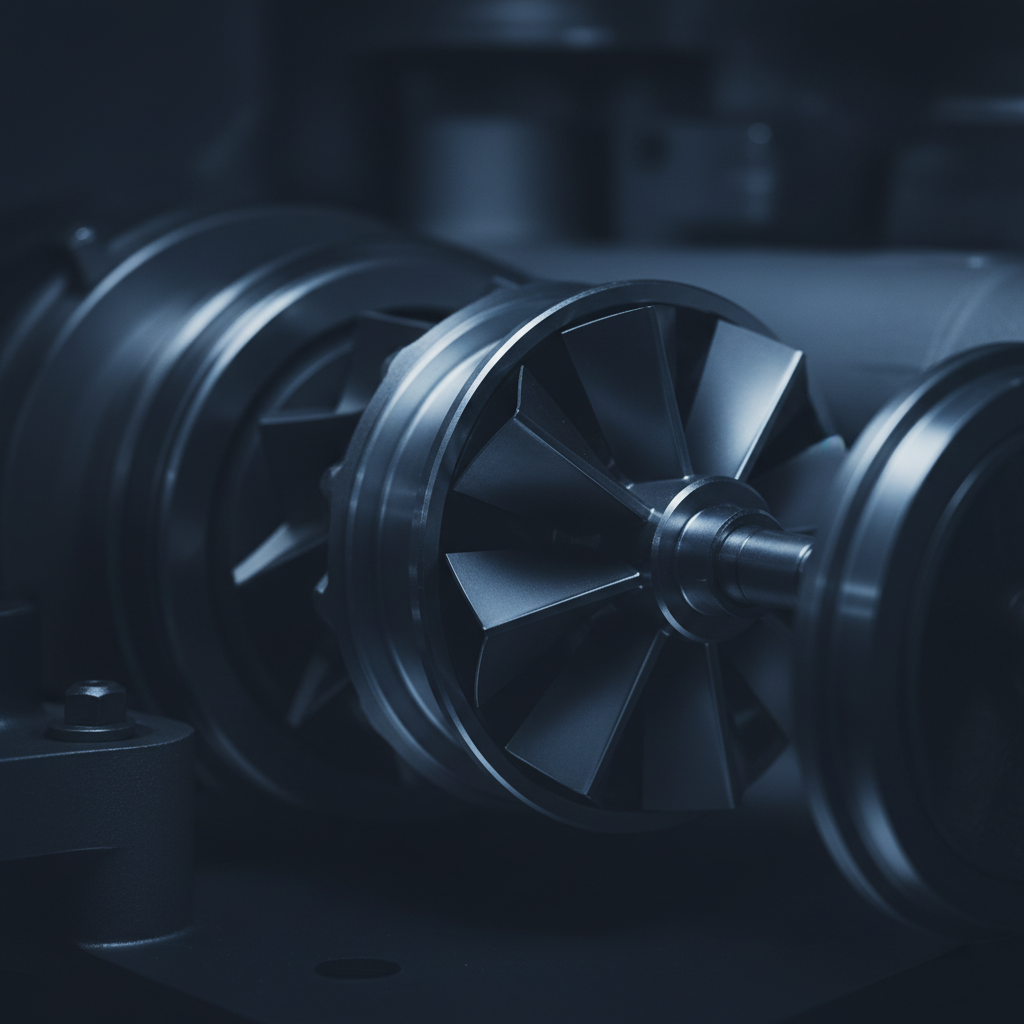

VGT-turbon löser det med rörliga ledskenor. En ring av ställbara blad, vanligtvis 9 till 15 stycken, sitter monterade runt turbinhjulet inne i turbinhuset.

Vid låga varv: Ledskenorna vrids mot stängt läge. Passagen blir trång, avgasernas hastighet ökar, och turbinhjulet snurrar snabbare trots att det totala flödet är litet. Resultat: laddtryck redan vid 1500 varv.

Vid höga varv: Ledskenorna öppnas. Avgaserna flödar fritt utan att bygga upp farligt högt tryck. Ingen wastegate behövs. Turbon reglerar sig själv.

Allt styrs av en aktuator, antingen vakuumdriven (äldre bilar) eller elektronisk (de flesta bilar från ca 2008 och framåt). Motorstyrenheten bestämmer ledskenornas vinkel flera gånger per sekund baserat på varvtal, gaspedalläge och laddtryck.

Varför VGT tog över dieselvärlden

Tre saker avgjorde det.

Turbolagg försvinner. En wastegate-turbo på en 2.0-liters diesel ger knappt märkbart tryck under 2200 varv. En VGT på samma motor levererar fullt laddtryck redan vid 1600 varv. I stadstrafik, vid omkörningar och i backar är skillnaden direkt märkbar. Garretts gasoline VNT svarar 30 procent snabbare än en konventionell wastegate-turbo.

Bränsleförbrukningen sjunker. När motorn får laddtryck tidigt slipper den kompensera med extra bränsle under de sekunder en vanlig turbo behöver för att ladda upp. VGT-turbon med Miller-cykelkombustion ger 5 till 10 procent bättre bränsleekonomi jämfört med wastegate.

Utsläppskrav kräver det. Euro 4, Euro 5, Euro 6. Varje steg har krävt mer precis kontroll av laddtrycket. VGT ger motorstyrenheten den kontrollen. Det är en huvudanledning till att i princip varje dieselbil som sålts i Europa sedan 2005 har variabel geometri.

Det vanligaste problemet: sot som gör ledskenorna tröga

Ledskenorna sitter i det hetaste och skitigaste flödet i hela motorn. Dieselavgaser innehåller sot, och sotet lägger sig på ledskenorna och i mekanismen som vrider dem.

Först blir de tröga. Sen fastnar de.

Bilar som mest kör korta sträckor i stad är värst drabbade. Motorn når aldrig full arbetstemperatur, DPF-regenereringen startar inte, och sotet bränns aldrig bort. Med tiden sitter ledskenorna fast i ett läge och rör sig inte alls. Mekanikern kallar det att de karvar.

Symtomen beror på vilket läge de fastnar i:

• Stängt läge: för högt laddtryck vid höga varv. Motorn går i nödläge (limp mode). Felsökningslampan tänds.
• Öppet läge: laddtrycket försvinner vid låga varv. Bilen känns slö, orkar inte i backar, svart rök ur avgasröret.

Det är inte ett konstruktionsfel. Det är en konsekvens av fysik: rörliga delar i en miljö med 600 till 850 grader och sotpartiklar. Regelbundna oljebytesintervaller och längre körningar hjälper. Men förr eller senare drabbas de flesta VGT-turbon av viss sotbeläggning.

Läs mer om alla vanliga symtom i vår guide: Symtom på trasig turbo.

Så skyddar du din VGT-turbo

Håll oljebytesintervallerna. Sämre olja ger mer sot i avgaserna, och mer sot gör att ledskenorna fastnar snabbare. Kör den oljespecifikation som tillverkaren anger.

Kör bilen varm regelbundet. Minst 20 minuter på landsväg en gång i veckan räcker. Det ger DPF-regenereringen en chans att starta, och sotet bränns bort från ledskenorna.

Stäng inte av motorn direkt efter hård körning. Turboaggregatet har delar som snurrar med upp till 200 000 varv per minut. Låt motorn gå på tomgång 30 till 60 sekunder, så att oljeflödet varvar ner lagren utan skada.

Byt inte bara turbon. Över 90 procent av alla turbohaverier beror på oljerelaterade problem. Är det dålig olja, igensatt oljefilter eller trasig vevhusventilation som orsakade felet, så går den nya turbon sönder på samma sätt.

Diesel eller bensin: vem har VGT?

Dieselbil från 2005 eller nyare? Nästan garanterat VGT. Det gäller både personbilar och lätta lastbilar.

Bensinbil? Troligen wastegate. Men det håller på att ändras. Garrett producerade sin första VNT för bensinmotorer i serie 2017, till Volkswagen 1.5 TSI. Utmaningen är temperaturen: bensinmotorns avgaser når upp till 1020 grader, jämfört med dieselns cirka 850 grader. Det kräver dyrare material i ledskenor och turbinhus.

BorgWarner har gasoline VTG som klarar upp till 1050 grader. Fler bensinbilar med VGT kommer de närmaste åren, särskilt i kombination med hybridteknik och Miller-cykelmotorer.

Vill du veta exakt vilken turbo din bil har? Kolla turbons referensnummer. Det sitter instansat på lagerhuset, vanligtvis på kompressorsidan. Med det numret kan du slå upp tekniktyp, tillverkare och rätt reservdelar.
