Motorn går i nödläge mitt i en omkörning. Felsökningslampa lyser. Laddtrycket bygger inte alls, eller bygger för mycket. Du misstänker turbon, men problemet sitter oftast inte i turbinhjulet eller lagren. Det sitter i aktuatorn.
Aktuatorn är den komponent som styr hur mycket laddtryck turbon levererar. Utan fungerande aktuator har motorstyrningen ingen kontroll, turbon blir antingen för svag eller okontrollerad. Ändå nämns den sällan i felsökningsguider. Den här sidan ändrar det.
Vad gör aktuatorn?
Aktuatorn sitter monterad på turbon och kopplas till turbinhuset via ett stag eller en axel. Dess jobb är enkelt: flytta en mekanism som reglerar avgasflödet genom turbinhjulet.
På en wastegate-turbo öppnar aktuatorn en bypassventil. Avgaser leds runt turbinhjulet istället för genom det, laddtrycket sjunker. På en turbo med variabel geometri vrider aktuatorn ledskenorna inne i turbinhuset. Det ändrar vinkeln och hastigheten på avgaserna som träffar turbinhjulet. Samma mål, kontrollerat laddtryck, men två helt olika mekanismer.
Variabel geometri kallas VNT hos Garrett, VTG hos BorgWarner, och VGT som generellt namn. Alla tre betyder samma sak: rörliga ledskenor i turbinhuset.
Det finns två huvudtyper av aktuatorer: pneumatisk och elektronisk. Vilken din turbo har beror på bilens årsmodell och utsläppsklass.
Pneumatisk aktuator, tryck och vakuum
Hur den fungerar
En pneumatisk aktuator är en membrandosa med fjäder och stag. Tryck verkar på ena sidan av membranet, fjäderkraft på den andra. Staget rör sig och öppnar wastegaten eller vrider ledskenorna.
Enkel teknik. Inga kablar, ingen mjukvara.
Det finns två varianter. En tryckaktuator arbetar med positivt laddtryck från kompressorsidan, när trycket överstiger fjäderns motstånd öppnar ventilen. Vanligast på wastegate-turbos. Helt mekanisk. En vakuumaktuator arbetar med undertryck från motorns vakuumpump. En magnetventil (solenoid) som ECU:n styr doserar vakuumet. Vanligast på VNT-diesel där ledskenorna behöver stegvis reglering.
Det finns också en mellanvariant: APS (Actuator Position Sensor). Samma pneumatiska grund, men med en positionsgivare monterad på staget. ECU:n läser av var aktuatorn befinner sig och justerar magnetventilen. Bättre precision utan att gå över till full elektronisk styrning.
Vilka bilar har pneumatisk aktuator?
De flesta dieselbilar med Euro 3 och Euro 4, fram till ungefär 2008-2010. Volkswagen 1.9 TDI, BMW M47, äldre Volvo D5, Peugeot/Citroën 1.6 HDi, Ford 1.8 TDCi. Även många bensinturbon: äldre Saab 9-3/9-5, Subaru WRX, Mitsubishi Evo.
Wastegate-turbos utgör ungefär 20 % av turbomarknaden och de flesta av dem har pneumatisk aktuering.
Vanliga fel
Membranläckage. Det klassiska felet. Membranet spricker efter år av värmecykler, dosan tappar tätning, staget når inte sitt fulla slag. Turbon bygger inte fullt tryck, eller hamnar i ett mellantillstånd som ECU:n inte kan hantera.
Karvande stag. Korrosion och sotbeläggning gör att staget fastnar. Fastnar det i stängt läge får du för högt tryck och risk för overboost. Fastnar det i öppet läge bygger turbon inte alls. Bilar som mest körs korta sträckor i stadstrafik drabbas oftare, sot hinner aldrig brännas bort.
Vakuumslangar och magnetventil. Gummislangar torkar och spricker efter 8-10 år. Små sprickor ger oregelbundet vakuum. Magnetventilen kan också sluta fungera, fastna öppen, stängd, eller hacka mellan lägena.
Symptom
- Effektförlust vid full gas
- Turbovisslande som ändrar karaktär
- Motorlampa med laddtrycksrelaterade felkoder
- Nödläge (limp mode) som begränsar varvtal
- Ojämn effektleverans, turbon känns oberäknelig
Elektronisk aktuator, datorstyrd precision
Hur den fungerar
En elektrisk aktuator ersätter membrandosan med en elmotor och kuggväxel. ECU:n skickar en styrsignal via CAN-buss eller PWM, motorn vrider staget till exakt rätt position. En inbyggd positionssensor rapporterar tillbaka, flera gånger per sekund.
Ingen pneumatik. Inget vakuumberoende. Ren elektronik.
BorgWarner tillverkar två generationer: den äldre SRA (Smart Remote Actuator) med 5 Nm vridmoment och 0,28 graders upplösning, och den nyare CBA (Compact Brushless Actuator) som levererar 12 Nm, klarar -40 till 145 grader och kalibrerar sig själv vid första uppstart.
Hella är ett annat vanligt märke på elektroniska aktuatorer, framför allt i Garrett-applikationer.
Varför branschen bytte
Euro 5 och Euro 6. Utsläppskraven blev så snäva att några graders felställning på VNT-ledskenorna kunde innebära att bilen inte klarade normerna. En pneumatisk aktuator landar ungefär rätt. En elektronisk vet exakt var den är, och korrigerar kontinuerligt.

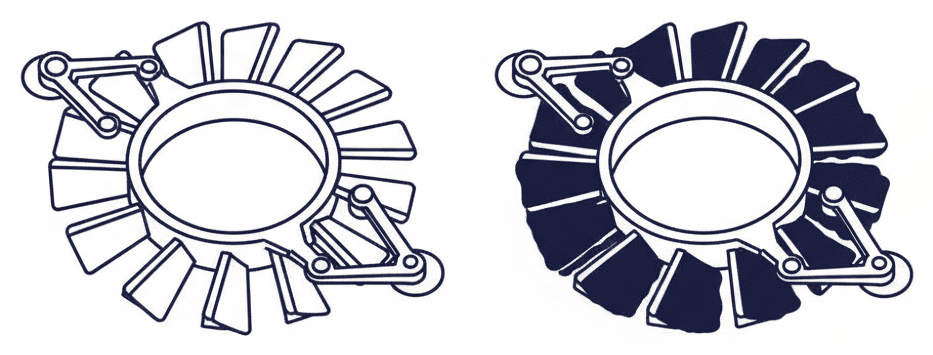

[IMG: content-vnt-vanes-soot.png | VNT-ledskenor, öppet vs stängt läge]Garrett har levererat över 50 miljoner VNT-enheter till diesel och över 70 miljoner dieselmotorer med VGT-teknik. De moderna exemplaren har i princip alla elektronisk aktuering.
Elektronisk aktuering är också oberoende av motorns vakuumpump. Det är en fördel på moderna motorer där vakuumpumpen redan belastas hårt av bromssystemet.
Vilka bilar har elektronisk aktuator?
I princip alla dieselbilar från 2010 och framåt med Euro 5 eller Euro 6. Volkswagen/Audi 2.0 TDI (EA288), BMW N47/B47, Volvo D4/D5 (VEA-generationen), Mercedes OM651/OM654, Peugeot/Citroën 1.5 och 2.0 BlueHDi. Även moderna bensinturbon från BMW och Mercedes har gått över till elektronisk aktuering.
Vanliga fel
Sliten kuggväxel. Inuti aktuatorn sitter plastkugghjul som tar emot hela kraften från elmotorn. Efter 150 000-200 000 km börjar tänderna rundas av. Aktuatorn tappar precision, och till slut slirar den helt.
Utbränd motor. Aktuatorn sitter direkt på turbinhuset, som regelmässigt når 600-700 grader. Den termiska stressen bryter ner elmotorns lindningar över tid.
Sensorfel. Positionssensorn rapporterar fel position. ECU:n kompenserar åt fel håll. Laddtrycket hamnar utanför gränsvärdena. Det här felet är lömskare än ett mekaniskt haveri, det kommer och går beroende på temperatur.
Kablage och kontakter. Värmecykler och fukt bryter ner ledningarna. Dålig kontakt ger intermittenta felkoder som kan vara svåra att spåra.
Symptom
- Nödläge utan förvarning
- Felkoder P0234 (overboost) eller P0299 (underboost)
- Intermittent effektförlust, fem minuter bra, sen tappar bilen kraft
- Turbon når inte fullt laddtryck trots att mekaniken verkar hel
- Motorlampa blinkar vid hård acceleration
VNT-mekanismen, ledskenorna som karvar
Oavsett om aktuatorn är pneumatisk eller elektronisk finns det en komponent som ofta är den verkliga boven: VNT-mekanismen inne i turbinhuset.
Ledskenorna, de rörliga ledbladen runt turbinhjulet, styr avgasflödet genom att ändra vinkel. Vid lågt varvtal stänger de och accelererar avgaserna. Vid högt varvtal öppnar de för att förhindra överboost. Det eliminerar behovet av wastegate.
Problemet? Sot. Varje gång motorn körs kallt, korta sträckor, stadstrafik, många kallstarter, byggs sotbeläggning upp på ledskenorna. De rör sig trögare. Till slut fastnar de helt. Aktuatorn försöker vrida dem men möter motstånd den inte kan övervinna.
Resultatet: motorlampa, nödläge, felkoder för laddtryck. Det ser ut som aktuatorfel, men sitter i mekanismen.
Hur testar du VNT-mekanismen?
- Ta loss aktuatorstaget från VNT-armen. Gör det med motorn avstängd och turbon avsvalnad.
- Rör armen för hand. Den ska röra sig fritt genom hela sitt slag, från helt öppet till helt stängt, utan att kärva. Om den sitter fast eller kräver stor kraft: mekanismen är igensatt.
- Spreja med penetrerande olja (WD-40 eller liknande) och arbeta armen fram och tillbaka försiktigt. Ibland lossnar det. Ibland inte.
- Koppla tillbaka aktuatorn och kör bilen. Om problemet försvunnit, bra, men räkna med att det återkommer om du fortsätter köra korta sträckor.
- Permanent fix: demontera turbon och rengör ledskenorna ordentligt, eller byt turbon. En halv insats ger ett halvt resultat.
Över 90 % av alla turbohaverier orsakas av oljerelaterade problem, inte av mekaniska defekter i turbon. Men VNT-karv är undantaget. Det är ett mekaniskt problem drivet av körvanor och sot, inte olja.
Pneumatisk vs Elektronisk, Jämförelse
| Egenskap | Pneumatisk aktuator | Elektronisk aktuator |
|---|---|---|
| Precision | Ungefärlig, inom ett par procent | Exakt, positionssensor med kontinuerlig feedback |
| Svarstid | Långsammare, tröghet i vakuumsystem | Snabbare, direkt elektrisk respons |
| Kostnad vid byte | 500-1 500 kr | 2 500-6 000 kr |
| Reparation | Membran kan ibland bytas separat | Byts som hel enhet |
| Specialverktyg | Inga vid byte | Diagnosverktyg krävs, alltid |
| Livslängd | 150 000-200 000 km (slangar/ventil kan svikta tidigare) | 150 000-200 000 km (kuggväxel vanligaste svagheten) |
| Utsläppsklass | Räcker för Euro 3-4 | Krävs för Euro 5 och uppåt |
| Vakuumberoende | Ja, problem med vakuumpumpen påverkar aktuatorn direkt | Nej, oberoende av vakuumsystem |
| Vanligaste märken | OEM-pneumatik (ingen separat märkning) | Hella, BorgWarner (CBA/SRA), Garrett |
Så testar du aktuatorn
Pneumatisk aktuator
- Visuell kontroll. Kontrollera vakuumslangar för sprickor, klämmor som sitter löst, och att magnetventilen är ansluten. Börja här, det är det billigaste felet att fixa.
- Handpump-test. Koppla en vakuumhandpump direkt till membrandosan. Pumpa upp vakuum till specificerat värde. Staget ska röra sig jämnt och hålla vakuum utan att falla tillbaka. Faller trycket: membranet läcker.
- Stagrörelse. Tryck och dra staget för hand. Det ska röra sig fritt utan att kärva. Om det sitter fast, demontera inte wastegaten eller VNT-armen, kontrollera mekanismen separat.
- Magnetventiltest. Mät motstånd över magnetventilens anslutning med multimeter. Jämför med tillverkarens spec. Aktivera den med 12 V och lyssna efter klick.
Elektronisk aktuator
- Felkodsläsning. Använd ett diagnosverktyg som stödjer din bil: VCDS för VAG, ISTA för BMW, VIDA/DiCE för Volvo, Renault CAN Clip. Universalverktyg som Delphi DS150 klarar de flesta.
- Live-data. Läs av aktuatorns faktiska position vs börvärde i realtid. Avviker de mer än ett par procent pekar det mot sliten kuggväxel eller sensorfel.
- Aktiveringstest. De flesta diagnosverktyg kan köra aktuatorn genom hela sitt slag. Lyssna efter malande ljud, känn efter ojämn rörelse. Tystnad och jämn rörelse = bra. Hack, stopp eller knäppande = byte.
- Kablage. Kontrollera kontakten till aktuatorn. Korrosion, brutna stift, skavda kablar. Värmeskador är vanliga, kablarna sitter nära turbinhuset.
Kalibrering, det steg alla glömmer
En ny elektronisk aktuator måste kalibreras mot ECU:n. Det räcker inte att skruva fast den och starta motorn.
Kalibreringen, ofta kallad teach-in eller inlärningsprocedur, talar om för ECU:n var aktuatorns ändlägen sitter och hur positionssensorns signal ser ut. Utan den vet inte motorstyrningen var ledskenorna befinner sig. Resultatet: felkoder, dålig reglering, nödläge direkt efter montering.
BorgWarners CBA kalibrerar sig själv vid första uppstart, men bara om bilen stödjer det protokollet. På de flesta bilar behöver du ett diagnosverktyg. Det tar 15 minuter. Hoppa inte över det.
VNT-justering utan provbänk ger ungefär 90 % precision. Det räcker för att bilen ska köra, men inte för att klara en utsläppskontroll med marginal. Har du möjlighet, använd provbänk.
Byta separat aktuator eller komplett turbo?
Det beror på vad mer som är slitet.
Om turbon i övrigt är frisk, axiellt spel under 0,05 mm, inget radiellt glapp över 1,00 mm, inga oljespår, byt aktuatorn separat. Det sparar pengar och turbon behöver inte demonteras från bilen i alla fall.
Om turbon har 150 000+ km och visar slitage? Byt hela enheten. En ny aktuator på en utsliten turbo köper dig månader, inte år.
